高端混用型精密管料光纤激光切割机
  • 高端混用型精密管料光纤激光切割机
  • 高端混用型精密管料光纤激光切割机
  • 高端混用型精密管料光纤激光切割机

高端混用型精密管料光纤激光切割机

型号:HLT4-9402

机型特点:

1、定制高精度进口直驱电机旋转卡盘,保证精度需求,速度更快,性能更稳定;

2、采用台湾原装导轨,及双Y轴六轴四联动设计;人体工学设计的操作机台;

3、采用最先进专业的三维管材切割控制系统;不需编程直接导入处理过的二、三维图形;功能强大,操作简单,易学易用;

4、配套的自动送料功能,一人看多机提升工作效率,节省人工成本;

5、可切长度950mm为周期,直径1.0-45mm内无限长度圆方管及异形管材;也可单个加工管形零件;

6、专有设计可快速灵活的互换气动卡盘或手动卡盘,实现长短管材精密加工实现多用途;

7、设备扩展性很强,可短管长管切割加工,也可平面定位切割加工,真正实现一机多用;

8、设备使用耗材少成本极低,操作人员经过培训即可自行对设备做保养。



保证精度要求,更快速度,更高性能稳定;
功能强大,操作简单,易学易懂;

 可切长900mm周期,直径45mm内无限长度圆方管材;也可单个加工圆方管零件,实现多用途;管材;也可单个加工方圆管 零件,实现多用途;


技术参数:


激光器类型

光纤激光器

激光功率

500w/1000w/1500w

激光波长

1064nm

切割范围

直径100mm/通孔45mm

切口缝宽

0.18mm

机床精度

≤±0.025mm

冷却方式

水  冷

跟踪方式

智能自动调高系统

耗电功率

2.5kw/4kw/5kw

电力需求

AC 220V(380V)/50HZ/60A

设备尺寸

1000*1950*1700mm

冷水机尺寸


780*470*890mm





       第四代精密管料切割机是在第二,三代基础上结合市场多年应用及提取客户好的建议而优化得来的更符合实际生产功能的通用性高端设备,第四代设备

可快速、高精度加工各种圆、方形管材,也可加工简易异形管材,第四代机型还可拓展为平面切割实现一机多用功能复合机,真正做到拓展性强性价比高。

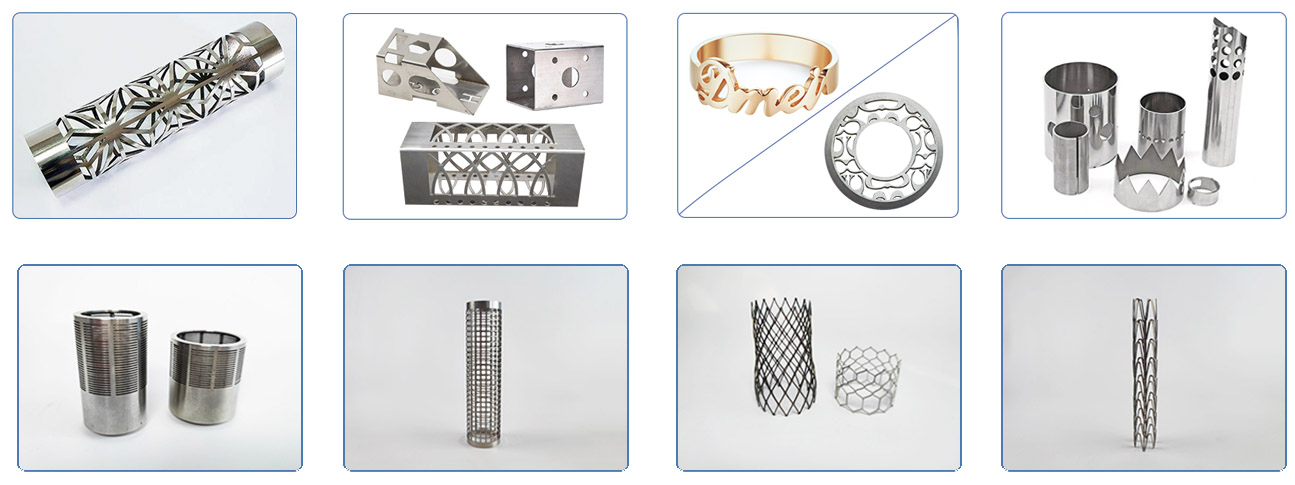

此款设备广泛应用于精密管型器件,医疗器件,电子构件,家电厨卫金属精密制件(如水龙头,毛巾架等),灯饰首饰,工艺礼品,广告标牌,计算机制造

等精密五金制品多元化行业。特别适合不锈钢、钢铁、黄白铜、钛铝合金、新材料等金属材料的各种花纹形状加工。
